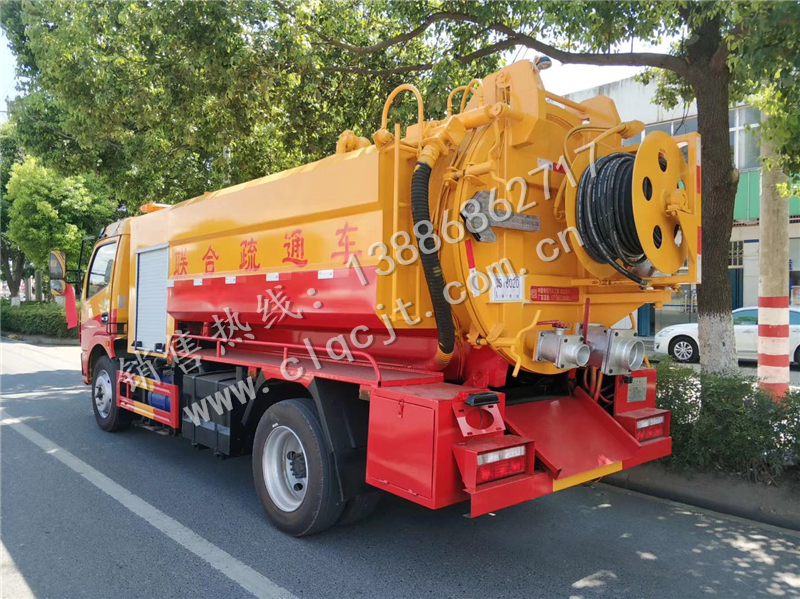

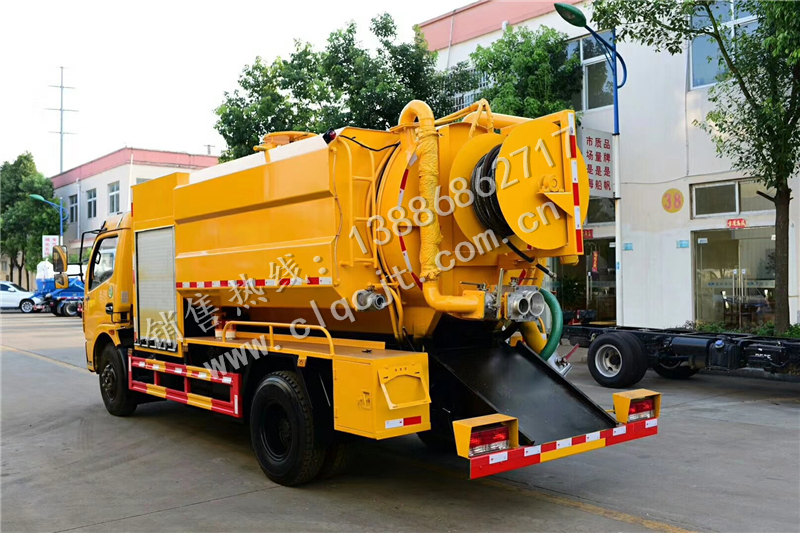

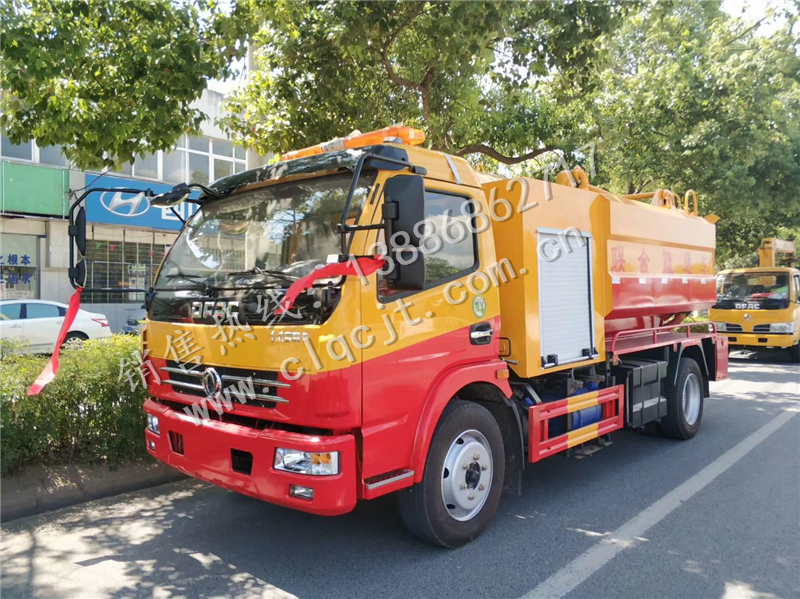

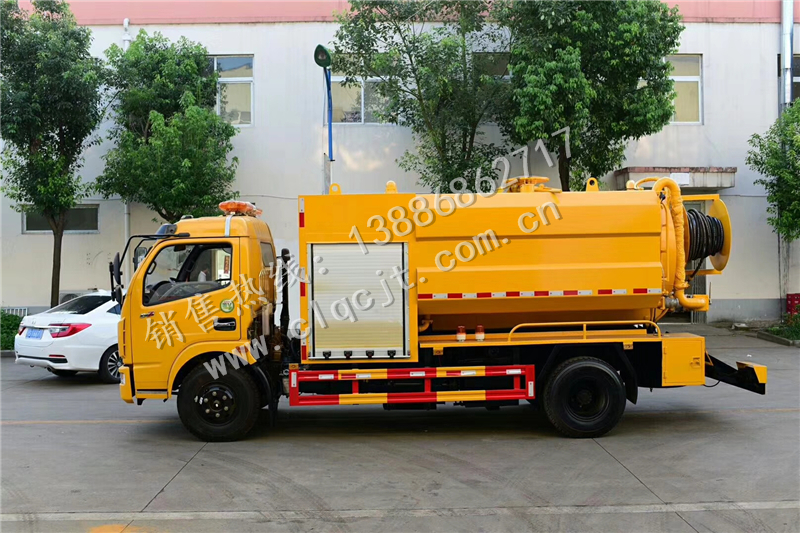

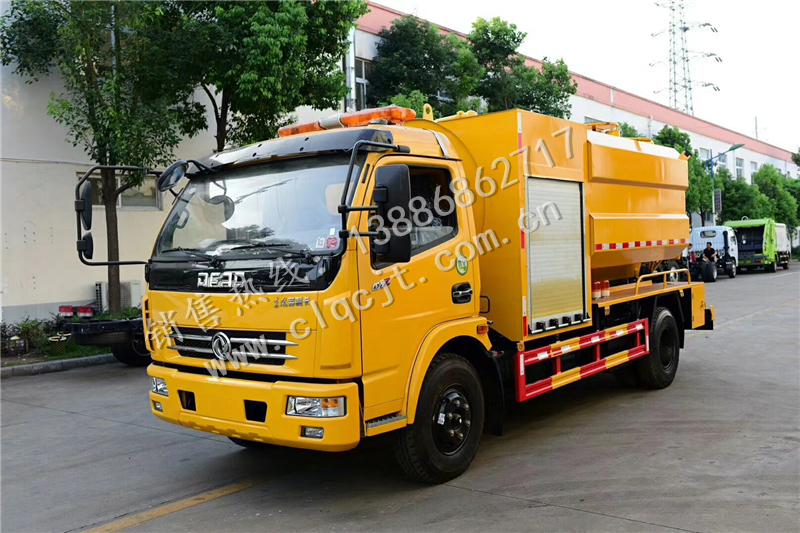

程力威牌清洗吸污車主要適用于城市下水道、雨水井、沉淀井、溝渠的疏通清洗及吸污清污作業。也適用于煉油、鋼鐵、化工、房管、環衛等行業的管道清洗，廢水、積淀物的抽吸、裝運和排卸作業。
|
【主要技術參數】 |
|||||
|
產品** |
程力威牌 |
公告批次 |
314 |
||
|
產品名稱 |
CLW5118GQW5型清洗吸污車 |
產品號 |
ZNJUN60802R |
||
|
總質量(Kg) |
11450 |
罐體容積(m3) |
3.0 |
||
|
額定載質量(Kg) |
4055 |
外形尺寸 |
7100×2200×2880 |
||
|
整備質量(Kg) |
7200 |
貨廂尺寸 |
×× |
||
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
||
|
接近角/離去角(°) |
21/10 |
前懸/后懸 |
1150/2150,1130/2170 |
||
|
軸數 |
2 |
軸距 |
3800 |
||
|
軸荷(Kg) |
4360/7090 |
**車速(Km/h) |
103 |
||
|
其它 |
污水罐體載質量2655kg,有效容積3.0立方米,介質:液態污物,密度:900千克/每立方米;清水罐體載質量1400kg,有效容積1.47立方米,介質:水,密度:1000千克/每立方米.此車總載質量4055kg=污水罐體載質量2655kg+清水罐體載質量1400kg. 防護材料:Q23**碳鋼,連接方式:左右側面及后下部防護均采用焊接連接,后部防護斷面尺寸:100×50,后部防護離地高度:420.水罐和吸污罐為兩個**罐體,清洗功能時用水罐, 吸污功能時用吸污罐,清洗吸污兩種功能不同時使用,兩罐不能同時滿載.專用裝置為高壓泵.ABS系統生產廠家,型號 :襄陽東風隆誠機械有限責任公司,ABS/ASR-24V-4S/4M.擴展外形圖片. |
||||
|
【底盤技術參數】 |
|||||
|
底盤型號 |
EQ1110SJ8BDC |
底盤名稱 |
載貨汽車底盤（二類） |
||
|
**名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
||
|
外形尺寸 |
6740×2100×2390 |
輪胎數 |
6 |
||
|
接近角/離去角(°) |
21/14.5 |
輪胎規格 |
8.25R2014PR,245/70R19.5 |
||
|
鋼板彈簧片數 |
8/10+7 |
前輪距 |
1745,1747,1823 |
||
|
燃料種類 |
柴油 |
后輪距 |
1620,1806,1800,1715 |
||
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
||
|
CY4SK251 YC4S150-50 YNF40E1 |
東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 昆明云內動力股份有限公司 |
3856 3767 3920 |
115 110 125 |
||
D7清洗吸污車主要性能及產品特點
●采用東風二類底盤EQ1110SJ8BDC 系列成熟產品，質量可靠，售后方便快捷。
●多種發動機可供選擇，功率115kW-125KW，額定轉速2500r/min，排放達
國5標準。
●PTO取力，用以從底盤發動機取力并分別輸送給真空泵、高壓水泵。實現
多點大功率取力，屬關鍵技術。
●真空泵：極限真空度:-0.093MPA，**抽氣量: 450m3/h。**工作轉速：
460r/min。水環真空泵，西門子技術，國內生產。
● 高壓水泵：額定壓力：24MPa，額定流量：170L/min，**轉速；1450r/min。高壓柱塞泵國產優質。
● 污水罐：5mm鍋爐鋼板制造，圓柱形，后蓋自動開閉，傾翻卸料。
可加裝高液位報**保護裝置，總容積7m3。
● 清水箱：由2個管路連通的水箱組成，內置防波板。可加裝低水位
報**保護裝置，總容積2.5 m3。
● 水管卷盤：液壓驅動，正反轉，無級調速。安裝于污水罐后蓋上，
可纏繞存放DN19,的專用膠管不少于60m。
● 專用高壓管：國產優質DN19的下水道疏通專用膠管，耐高壓，質量輕，
摩擦阻力小，抗劃傷能力強。標準配置管長：60m。
● 專用吸污管：優質PVC合成材質吸污管，輕質堅韌.內徑102mm,
長度7m。
● 噴頭：標準配置10個噴頭（標配）或68沉井噴頭2個
● 三角形噴頭：同時向前向后噴射。適用于完全堵塞的管道。（選配）
● 蘑菇形噴頭：噴嘴以兩種角度布置，有較大的推力，用于有油脂的管道。（選配）
● 炸彈形噴頭：噴嘴與噴頭軸線成15°或30°夾角，通常情況下使用。（選配）
產品亮點
1：水環泵座采用原裝日本進口高耐磨性軸承（四個相比傳統水環泵座2個國產軸承更加延長泵的使用壽命加強了泵的運轉可有效提高吸污泵工作效率）
2：專業定制取力器根據每臺車輛的發動機，高壓泵，吸污泵工作轉速一對一速比配對；更能有效的減小高壓泵吸污泵的使用阻力充分發揮**使用效果，不會出現走高溫、背力運轉及常說的小馬拉大車的情況。
3：車輛所有高壓配件密封圈均為進口密封，不易出現壓力不足噴水，漏水泄壓等情況
|
序號 |
項目名稱 |
主要參數 |
備注 |
|
|
1 |
整 車 |
車輛名稱 |
清洗吸污車 |
|
|
底盤類型 |
二類改裝底盤 |
|||
|
軸距mm |
3800mm |
|||
|
總質量kg |
11495 |
|||
|
額定載質量kg |
4055 |
|||
|
2 |
發動機 |
燃油 |
柴油 |
|
|
功率kw |
多種可選 |
|||
|
排放標準 |
國五 |
|||
|
3 |
動力輸出裝置 |
PTO |
配有兩個驅力窗口：1）一個用于驅動真空泵；2）一個用于驅動高壓水泵； |
|
|
4 |
污泥罐 |
罐體容積m3 |
7m3 |
|
|
罐體材質 |
Q235碳鋼 |
|||
|
罐體壁厚mm |
≥5 |
|||
|
后蓋開啟 |
后蓋液壓完全開啟 |
|||
|
工作壓力 |
全真空 |
|||
|
排污閥mm |
100-150 |
|||
|
安全保護 |
1）物理防溢保護，2）超聲波水位過載保護（選裝） |
|||
|
罐體舉升 |
前舉升，單頂雙作用油缸，罐體可任意位置上、下作業，工作角度為50度甚**更大 |
|
||
|
5 |
真空泵 |
真空泵類型 |
液環式SK-9 |
|
|
真空度 |
全真空 |
|||
|
空氣流量m3/h |
≥450 |
|||
|
抽吸時間min |
≤5 |
|||
|
垂直吸程m |
≥10 |
|||
|
水平抽吸距離m |
≥50 |
|||
|
安全保護 |
1）真空度保護；2）空氣顆粒度過濾保護 |
|
||
|
6 |
壓力排放系統 |
壓力排放 |
過濾后的污水經吸污口反排回下水管道 |
|
|
7 |
水箱 |
水箱容積m3 |
2.4m3 |
|
|
水箱材質 |
Q235碳鋼 |
|||
|
水箱壁厚mm |
≥4 |
|||
|
安全保護裝置、冬季使用保護 |
三重自動保護：1）水位過高、2）水位過低、3）無水；帶有系統性的冬季防凍裝置 |
|||
|
8 |
高壓水泵 |
高壓泵類型 |
三柱塞泵 |
|
|
流量L/min |
≥170 |
|||
|
**工作壓力bar |
≥240 |
|||
|
壓力調節范圍bar |
0--240 |
|||
|
三重安全保護 |
1）水位過低；2）顆粒度； |
|||
|
9 |
高壓疏通絞盤 |
高壓疏通軟管長度m |
≥60 |
|
|
高壓軟管直徑mm |
≥19 |
|||
|
操作、清洗 |
液壓收放、自動開啟清洗裝置 |
|||
|
10 |
高壓噴頭 |
噴頭一 |
配有**水導系統，可清除砂子、淤泥、硬結污垢 |
選裝 |
|
噴頭二 |
專門用于完全堵塞、嚴重淤塞的管道 |
|||
|
11 |
燈具 |
頂部旋轉**示燈 |
|
選裝 |
|
尾上部箭頭**示燈 |
|
|||
|
尾下部各種信號 |
|
|||
底盤
● 采用東風EQ1110SJ8BDC/1730單排駕駛室底盤，3800軸距，188雙層直通大梁，8.25R16鋼絲胎，萬里揚六檔變速箱，帶方向助力，ABS,電動門窗，中控鎖，空調。
上裝
● 采用武鋼優質板材制作，吸污泵采用山東淄博SK-9液環式大流量真空泵,垂
直吸程：9-10米，流量：450m3/h。采用國產大流量大壓力優質高壓泵，壓
力：24MPA,流量：170L/MIN;配內徑19mm高壓管60米，內徑19mm噴頭
10個，內徑102mm吸污管7米。
